Decoupeuse thermique TS 420 avec 5 disques diamants LM88 O 350 mm - STIHL

Découpeuse thermique TS 420 avec 5 disques diamants LM88 Ø 350 mm - STIHL

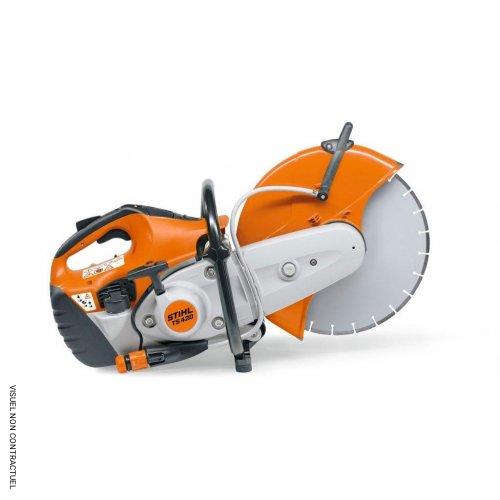

La découpeuse thermique STIHL TS 420 avec 5 disques diamant LM88 Ø 350 mm forme un ensemble destiné aux travaux de découpe sur chantier.

Cette découpeuse à disque associe une motorisation 2-temps, un système de filtration cyclonique et plusieurs dispositifs destinés à faciliter le démarrage, le guidage et l'entretien. Son disque de 350 mm permet d'atteindre une profondeur de coupe maximale de 125 mm. La machine peut être maniée directement ou installée sur le chariot STIHL FW 20.

Une découpeuse thermique compacte pour les travaux de sciage

La STIHL TS 420 associe un poids réduit, des dimensions compactes et une bonne maniabilité. Sa poignée incurvée offre une prise ferme pour contrôler les mouvements de la machine et maintenir la précision du tracé pendant la découpe, notamment lors du travail de la pierre.

Le système anti-vibrations STIHL repose sur des ressorts et des tampons qui atténuent la transmission des vibrations entre le moteur et les poignées. Cette isolation améliore le confort de prise en main et contribue à limiter la fatigue lors des opérations de sciage.

La découpeuse peut fonctionner en utilisation manuelle. Elle accepte également un montage sur le chariot STIHL FW 20, selon les besoins de guidage de la coupe.

Moteur STIHL 2-temps à balayage stratifié

La TS 420 fonctionne avec un moteur thermique STIHL 2-temps à balayage stratifié. Cette technologie sépare les gaz frais des gaz d'échappement afin de réduire les pertes de mélange non brûlé pendant le fonctionnement du moteur.

Par rapport à une motorisation conventionnelle, ce principe contribue à diminuer la consommation de carburant et les émissions de gaz d'échappement, tout en maintenant les performances nécessaires au fonctionnement de la découpeuse.

Le carburateur intègre également un compensateur qui ajuste son fonctionnement par compensation de pression. Ce dispositif aide à conserver une puissance moteur, une consommation et une qualité des gaz d'échappement pratiquement constantes lorsque le filtre à air commence à s'encrasser. Le nettoyage du filtre peut ainsi être différé jusqu'à l'apparition d'une baisse notable des performances.

Des équipements pour faciliter la mise en route

Plusieurs dispositifs interviennent au démarrage de la STIHL TS 420. La pompe d'amorçage manuelle permet d'envoyer du carburant vers le carburateur avant de lancer le moteur. Quelques pressions sur cette pompe réduisent le nombre de tentatives nécessaires, notamment lorsque la découpeuse n'a pas fonctionné depuis un certain temps.

La soupape de décompression agit sur la pression à l'intérieur du cylindre. Son ouverture laisse échapper une partie du mélange comprimé et diminue ainsi la force à exercer sur le lanceur. Elle contribue également à préserver le mécanisme de démarrage.

La machine dispose aussi d'une poignée ElastoStart, intégrée aux équipements prévus pour faciliter sa mise en marche.

Alimentation en eau pour la découpe

Un raccord d'eau directement intégré à la découpeuse permet d'assurer un rinçage continu du disque pendant les travaux. L'apport d'eau remplit deux fonctions : il contribue à retenir les poussières produites par le sciage et participe au refroidissement de la zone de coupe.

Cette alimentation permet de réaliser les opérations de découpe avec un apport d'eau directement au niveau de l'outil, sans devoir adapter un raccord éloigné de la machine.

Filtration cyclonique et tension de courroie

La STIHL TS 420 utilise un système de filtre à air longue durée avec pré-séparation cyclonique. Avant que l'air d'admission atteigne le filtre, un flux cyclonique sépare les particules les plus grosses et les rejette à l'extérieur.

Cette première étape élimine environ 80 % des poussières contenues dans l'air aspiré. Le filtre plissé à sec est ainsi moins sollicité, ce qui augmente sa durée d'utilisation et évite de devoir procéder à un nettoyage quotidien systématique.

La transmission bénéficie d'un tendeur de courroie semi-automatique STIHL. Pour rétablir la tension, le réglage s'effectue à l'aide d'une vis accessible avec la clé à bougie. Une courroie correctement tendue limite l'usure de la transmission et favorise la longévité de la courroie comme des roulements. Les indications précises de remise en tension figurent dans le mode d'emploi de la machine.

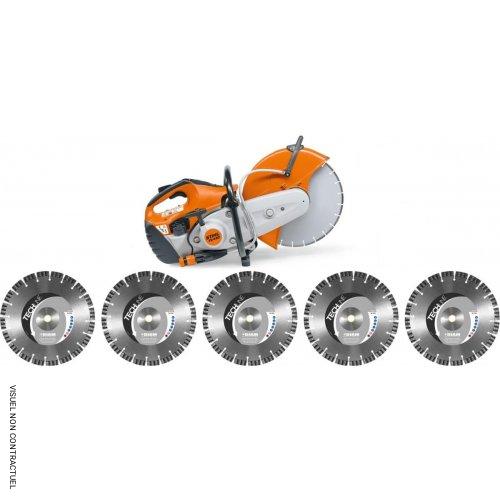

Ensemble avec 5 disques diamant LM88 Ø 350 mm

Cette version de la STIHL TS 420 est proposée avec 5 disques diamant LM88 de Ø 350 mm. Le diamètre correspond à celui du disque prévu pour la découpeuse thermique.

Les informations techniques communiquées mentionnent également le disque diamant BS 50, destiné aux travaux de sciage dans différents matériaux de construction :

• Béton et béton armé.
• Briques et parpaings.
• Pierres de bordure.
• Découpe à sec ou avec apport d'eau.
• Travaux classiques de sciage BTP.

Le disque BS 50 est décrit pour sa vitesse de coupe et sa bonne tenue lors des applications de maçonnerie. Ces indications concernent spécifiquement le BS 50 ; les performances et les matériaux compatibles avec les disques LM88 ne sont pas détaillés dans les informations fournies.

Caractéristiques principales de la STIHL TS 420

• Type de machine : découpeuse à disque thermique STIHL TS 420.
• Motorisation : moteur STIHL 2-temps à balayage stratifié.
• Diamètre du disque : 350 mm.
• Profondeur de coupe maximale : 125 mm.
• Disques fournis : 5 disques diamant LM88 Ø 350 mm.
• Démarrage : pompe d'amorçage, soupape de décompression et poignée ElastoStart.
• Filtration : pré-filtration cyclonique et filtre à air longue durée.
• Transmission : tendeur de courroie semi-automatique STIHL.
• Équipements : raccord d'eau intégré, poignée ergonomique et système anti-vibrations STIHL.
• Utilisation : manuelle ou avec chariot STIHL FW 20.
