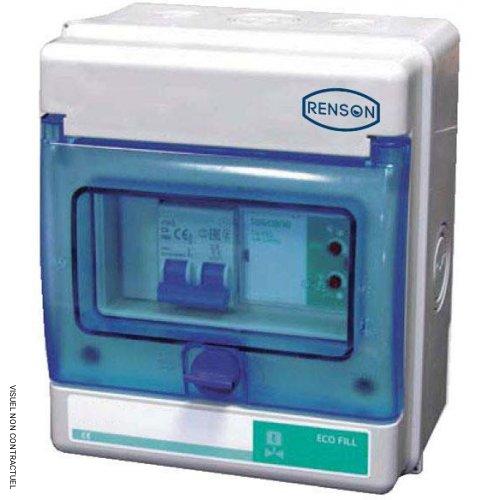

Coffret contrôle remplissage ECO-FILL pour cuve à eau - RENSON
Le coffret de contrôle remplissage ECO-FILL permet de maintenir automatiquement un niveau d’eau constant dans une cuve afin d’éviter les coupures d’alimentation.
Ce système pilote le remplissage depuis le réseau d’eau public grâce à un fonctionnement par sondes.
Gestion automatique du niveau d’eau dans la cuve
Le coffret ECO-FILL fonctionne avec deux sondes de mesure et une sonde de référence. Lorsque le niveau d’eau descend sous la sonde basse, le système déclenche automatiquement l’ouverture d’une électrovanne 2 voies afin de remplir la citerne. Le remplissage s’arrête dès que l’eau atteint la sonde haute.

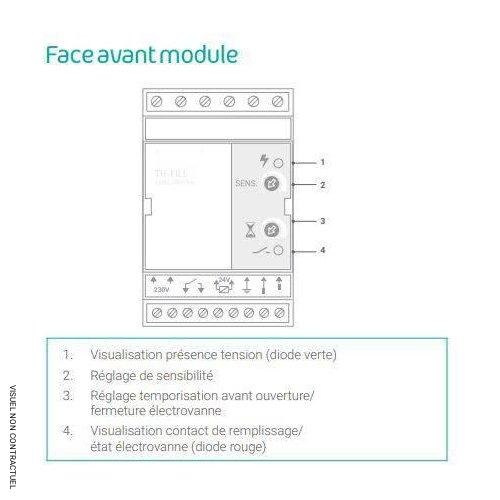

Une temporisation réglable limite les déclenchements liés aux mouvements d’eau dans la cuve. Une diode rouge indique le mode remplissage tandis que la diode verte signale la présence de tension.
Le coffret s’installe facilement sur des cuves existantes et apporte une mesure précise du niveau d’eau avec une détection inférieure au centimètre.
- Alimentation : 230 V AC - 50/60 Hz.
- Sortie électrovanne : 24 V AC / 16 VA max.
- Indice de protection : IP65.
- Tempo réglable : de 5 à 40 secondes.
- Dimensions : 170 x 225 x 115 mm.
Sortie relais et raccordement d’équipements
Le coffret dispose d’une sortie relais asservie à l’électrovanne. Ce contact libre de potentiel peut alimenter un voyant de signalisation indiquant un remplissage en cours ou permettre le raccordement d’une pompe monophasée pour un puits ou un forage via un contacteur.

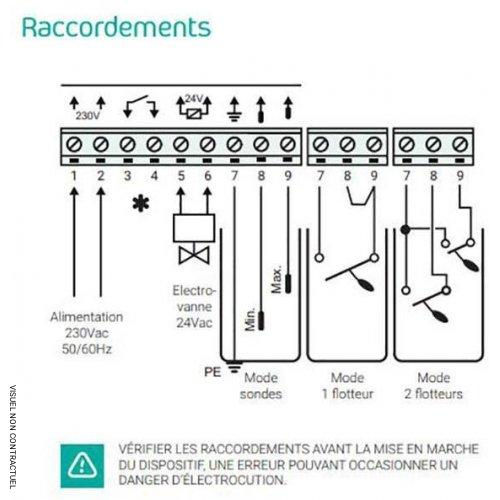

Les bornes 3 et 4 fournissent un contact 5A / 250 V AC maximum. Les bornes 5 et 6 sont dédiées au pilotage de l’électrovanne.
Mise à la terre et conditions d’installation
Une mise à la terre correcte reste indispensable pour garantir un fonctionnement stable du contrôle de niveau. Sur une cuve en matière isolante, la sonde de référence doit être placée au fond de la citerne.
Les câbles des électrodes doivent conserver une isolation parfaite afin d’éviter tout défaut de fonctionnement lié à un faux contact ou à une dérivation vers la terre.
Le coffret fonctionne dans des températures comprises entre -10 et +55 °C et bénéficie d’un indice de protection IP65 adapté aux environnements techniques et extérieurs.
